Ürün geliştirme sırasında baskı devreyi günlerce beklemek yerine, tekil prototipleri kendi imkânlarımızla hazırlayabilmek için üç eksenli bir CNC PCB Engraver tasarladık.
Bir PCB hatası, tüm üretim siparişini boşa çıkarabiliyordu.
Daha önce tasarlanan prototip kartları yerli veya yabancı üreticilerden temin ediyorduk. Minimum sipariş adetleri, teslim süresi ve ilk tasarımlardaki düzeltme ihtiyacı, ürün geliştirme döngüsünü yavaşlatıyordu.
01 / BEKLEME
Harici üretime bağımlılık
Yeni bir tasarımı deneyebilmek için baskı devre üretimi ve sevkiyat süresinin tamamlanmasını beklemek gerekiyordu.
02 / İSRAF
Prototipte çoklu sipariş
Tek kart yeterli olsa bile minimum adetlerle sipariş veriliyordu. Revizyon gerektiğinde kullanılmayan kartlar kalabiliyordu.
03 / İHTİYAÇ
Hızlı tasarım yinelemesi
Kritik bağlantıları ve devre işlevlerini daha erken kontrol etmek için atölyede PCB hazırlayabilmek istedik.
02 / Geliştirdiğimiz çözüm
Atölye koşullarına uygun üç eksenli PCB kazıma sistemi.
Bir CNC mekanik düzenek, motorlu X/Y/Z hareketleri ve işleme ucu bir araya getirilerek bakır kaplı devre kartı üzerinde frezeleme yapılabilen bir sistem oluşturuldu. Sistem, tasarım dosyalarından hazırlanan CNC takım yollarıyla prototip PCB üretmek için kullanılıyor.
01 / TASARIM
PCB yerleşimi
Elektronik devre tasarımı tamamlanır; bakır yolların ayrılması ve delik işlemleri için takım yolları hazırlanır.
02 / İŞLEME
Üç eksenli hareket
CNC, G-code komutlarına göre işleme ucunu hareket ettirerek bakır üzerinde yalıtım kanalları açar ve uygun işlemleri yürütür.
03 / DOĞRULAMA
Hızlı prototip
Hazırlanan prototip devre incelenir, monte edilir ve tasarım gerekirse yeni bir kart üretilerek tekrar değerlendirilir.
03 / Mekanik uygulama
Hareket sistemi, spindle ve koruyucu kabin.

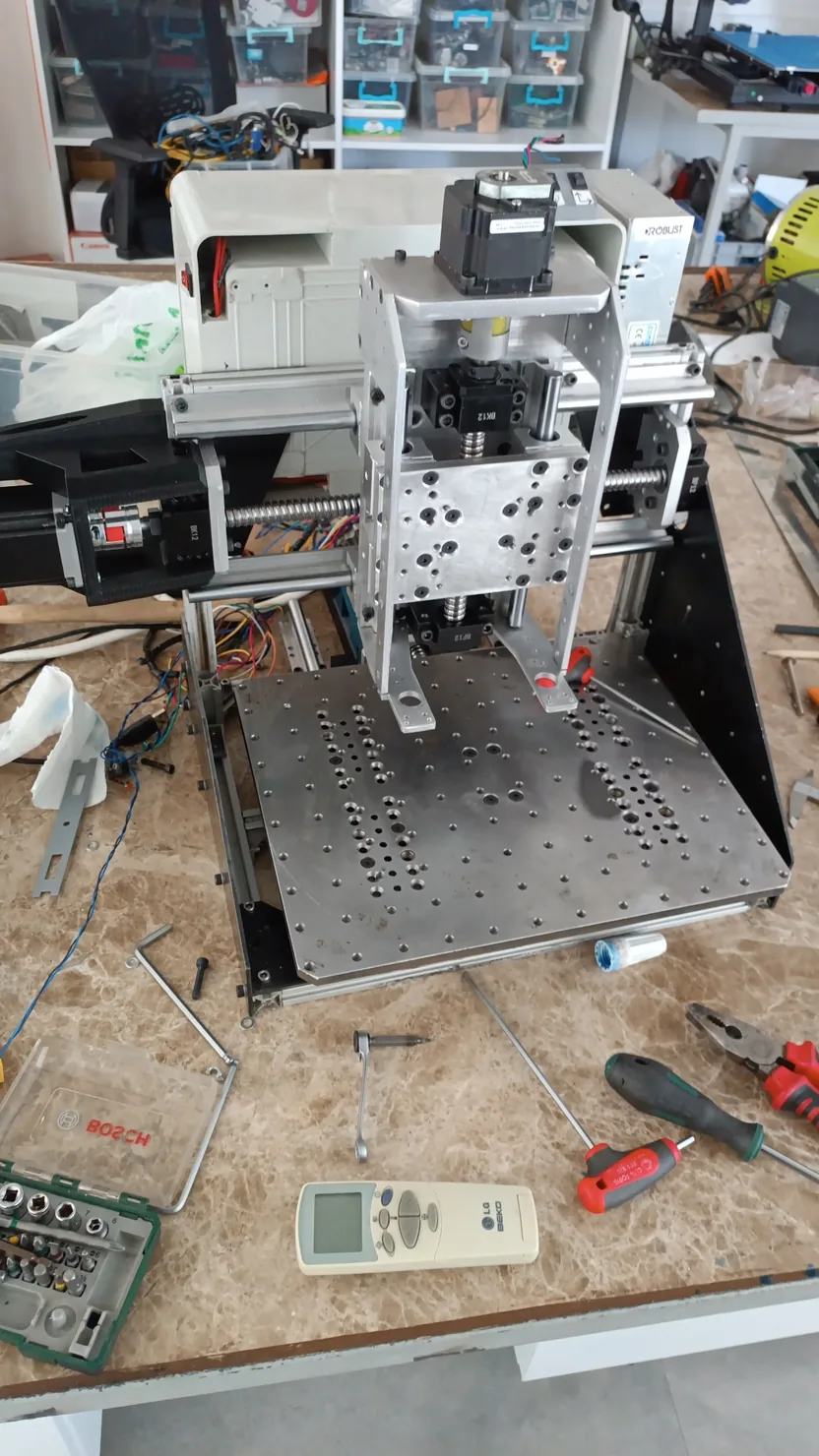

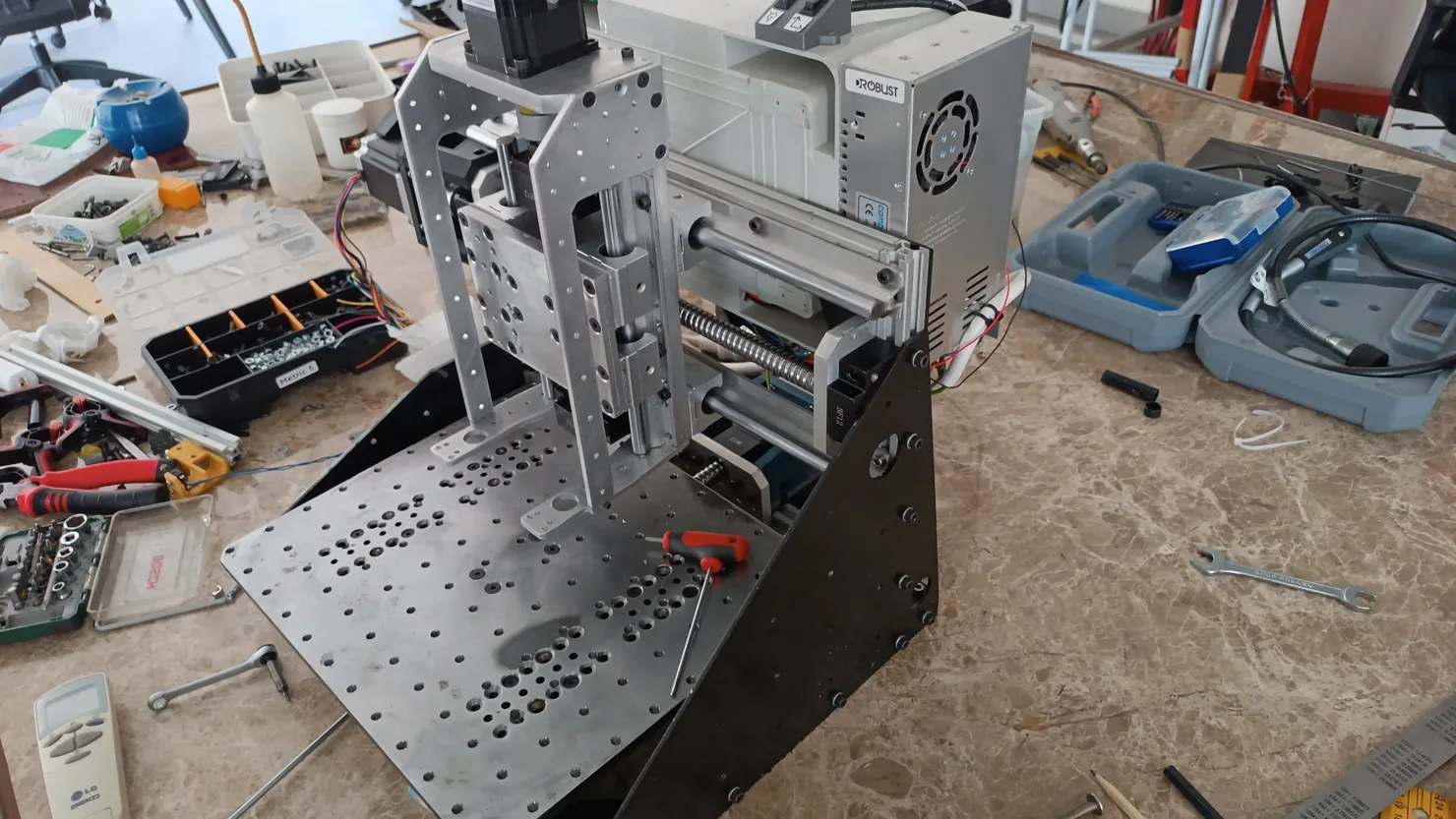

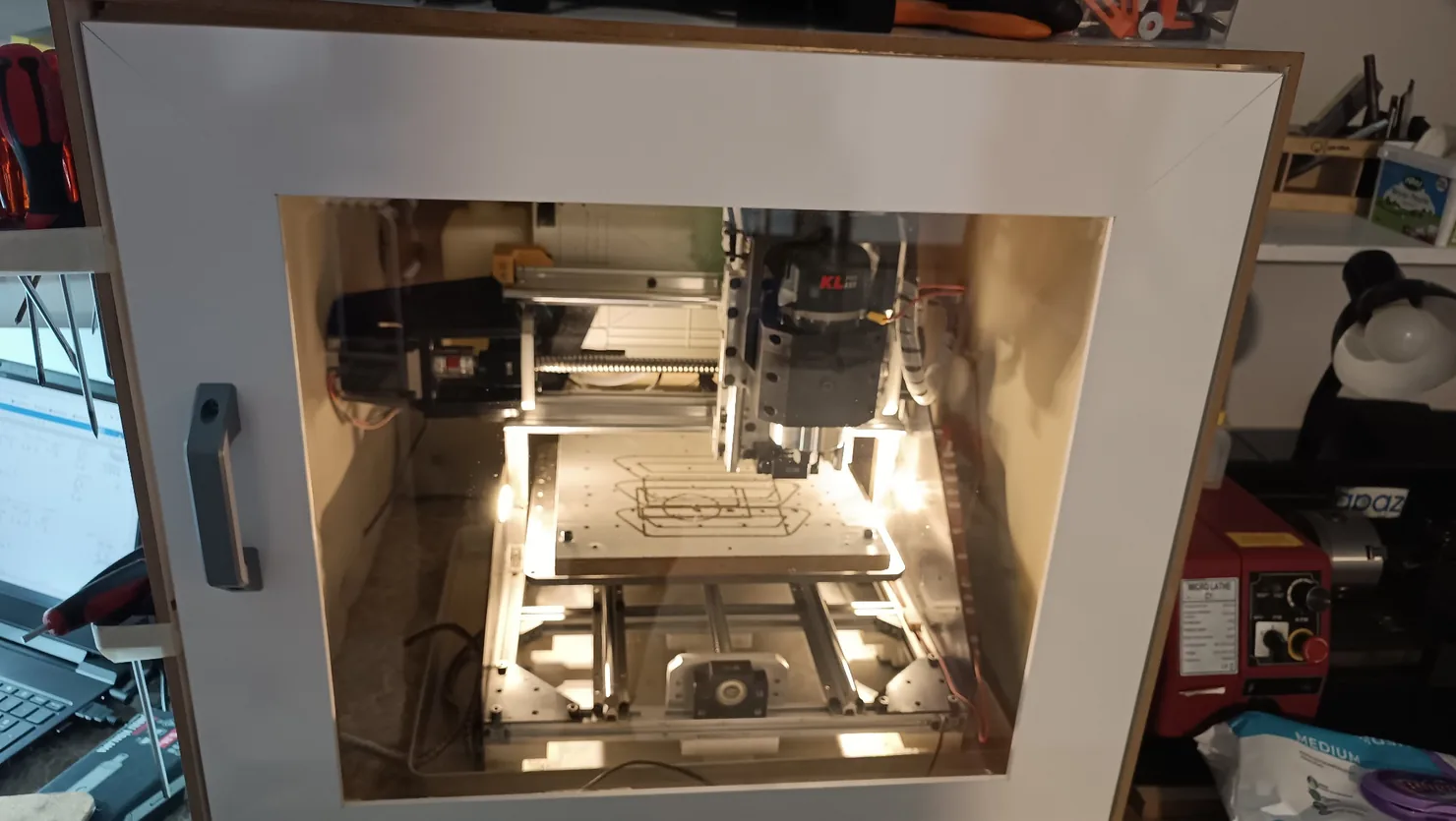

Makinenin üç eksenli hareket yapısı, iş mili montajı ve alüminyum mekanik aksamı atölyedeki PCB işleme ihtiyacına göre bir araya getirildi. Fotoğraflar montajdan çalışma durumuna uzanan süreci gösteriyor.
↔
X/Y/Z hareket düzeni
İşleme kafasının tabla üzerinde kontrollü konumlanmasını sağlayan mekanik sistem.

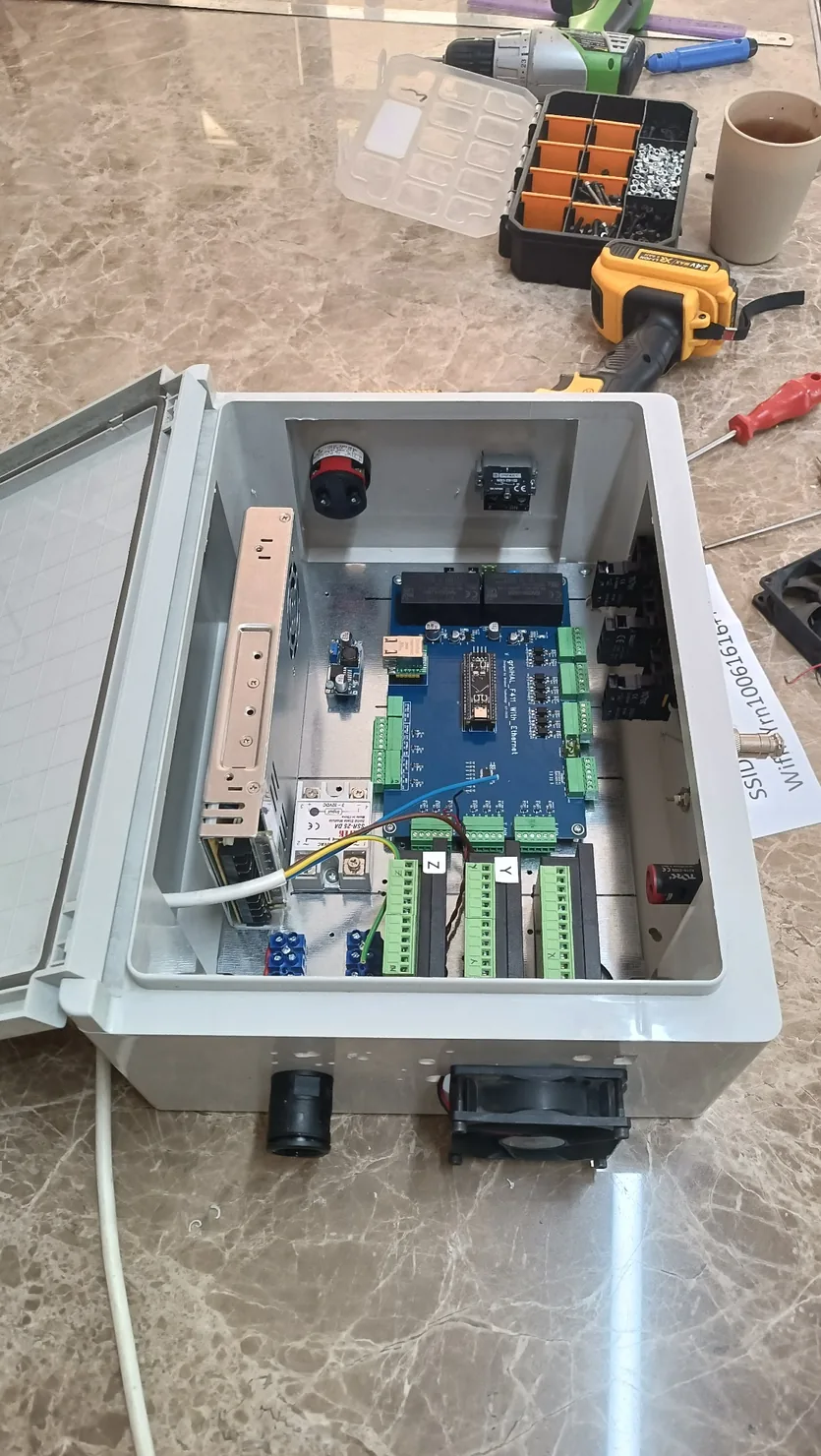

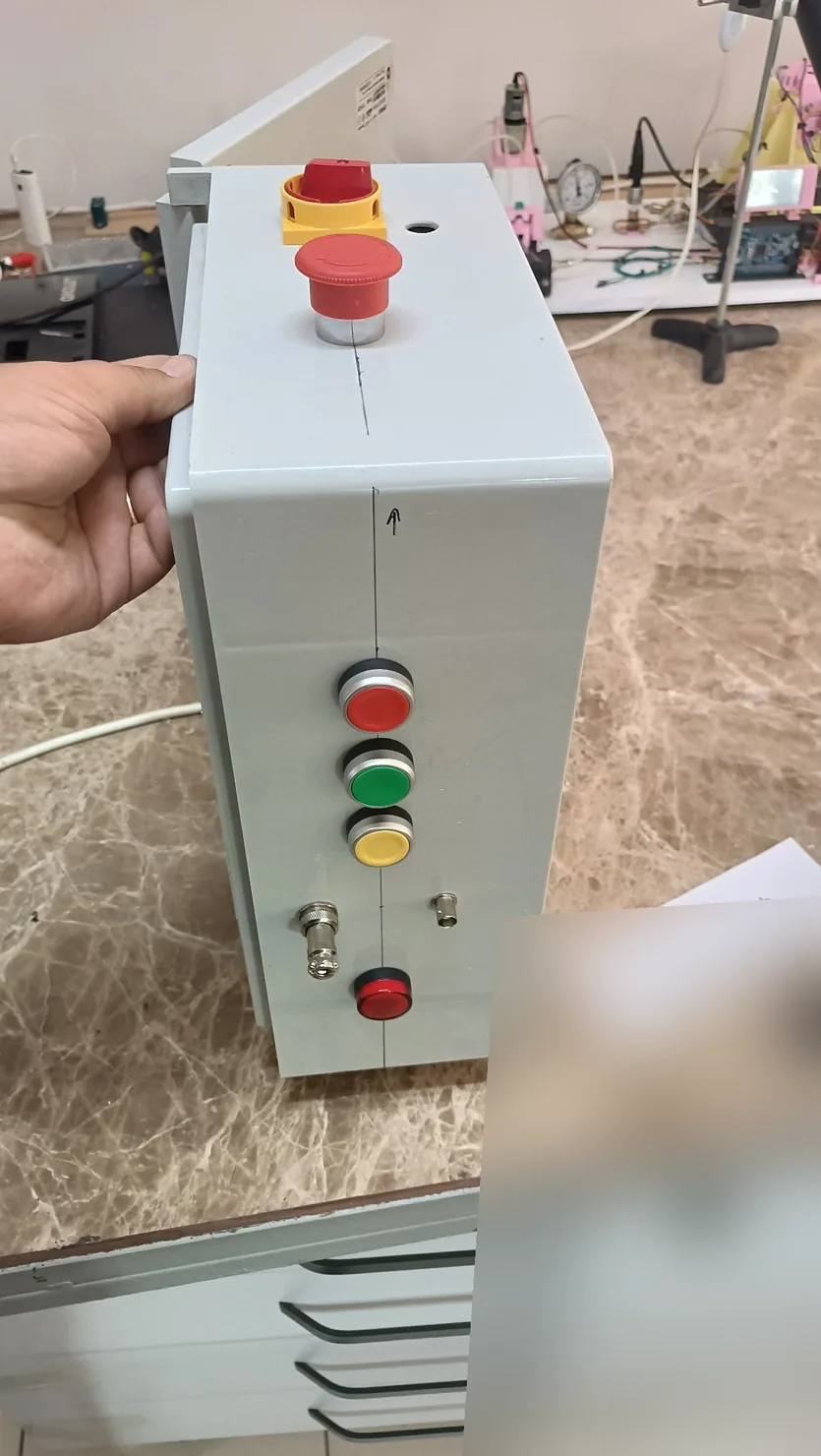

Atölye yerleşimine uygun kabin ve ayrı elektrik kontrol bölümü.
04 / Mühendislik ve kontrol
Mekanik tasarımdan kontrol elektroniğine.
CNC sisteminin mekanik montajı, çalışma kabini ve elektrik kontrol bölümü DROBUST'un prototipleme altyapısının parçasıdır. Ayrıca STM32F4 ve grblHAL temelli özel bir kontrol kartı revizyonuna yönelik mühendislik çalışmaları yürütülüyor.

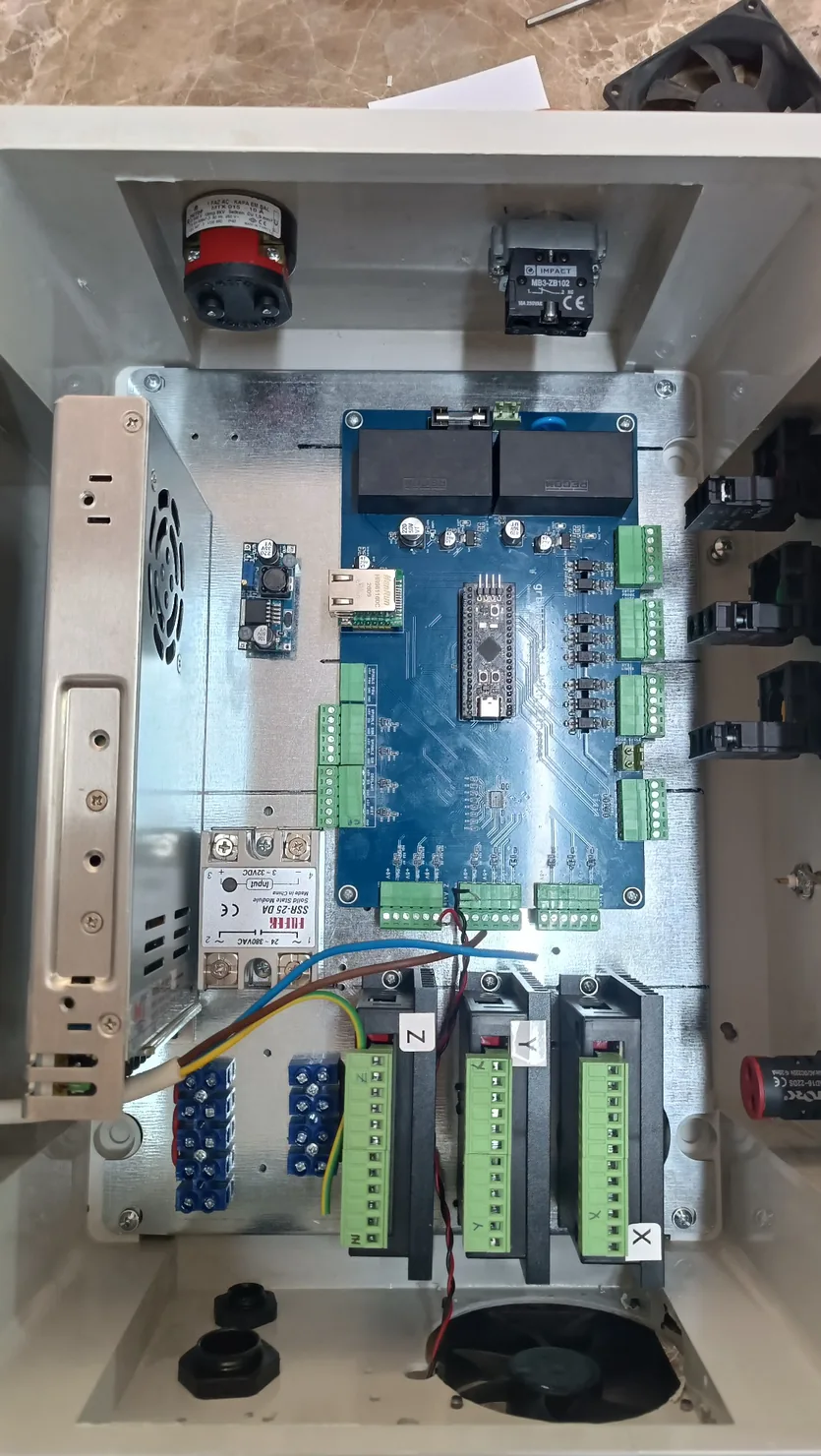

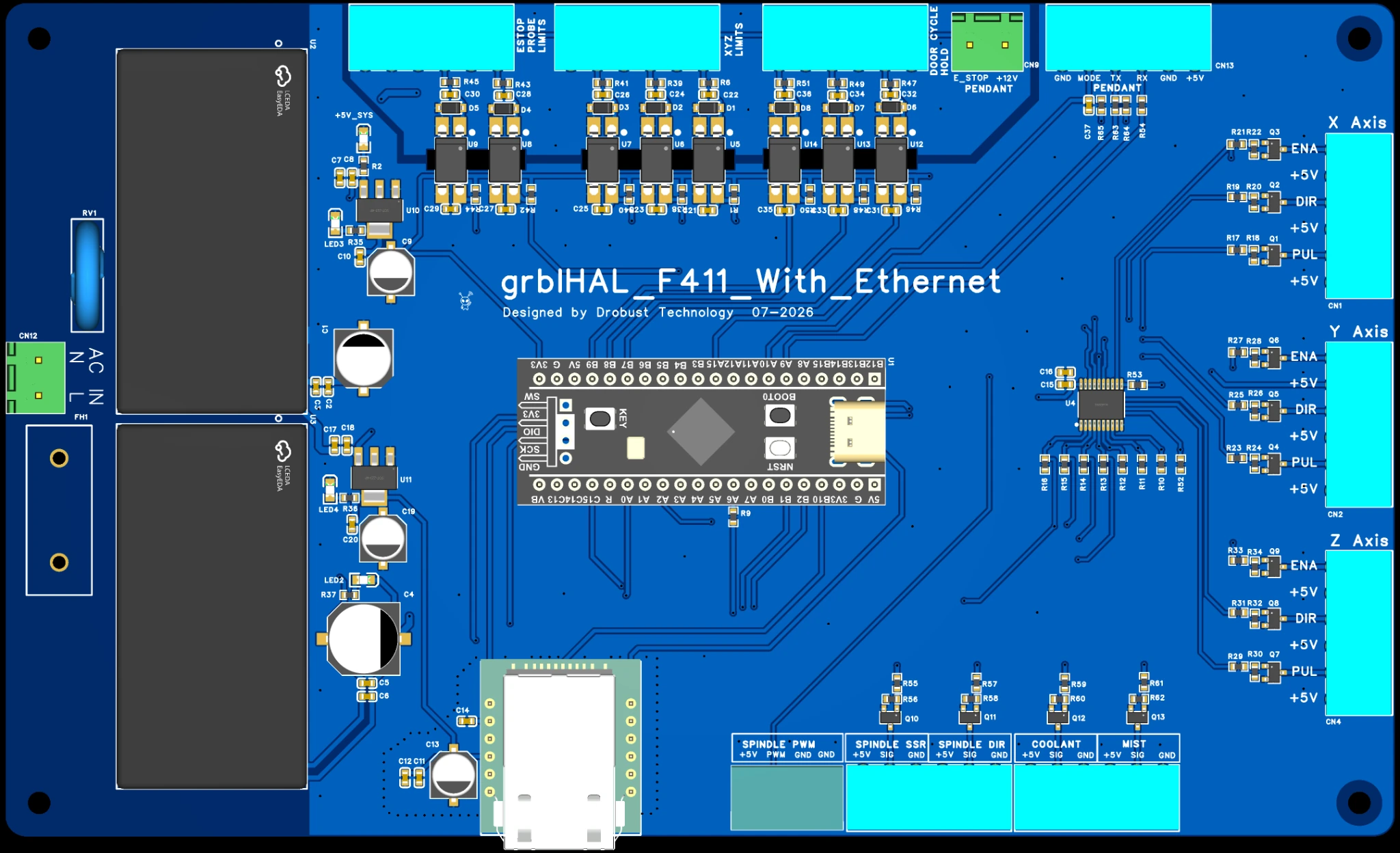

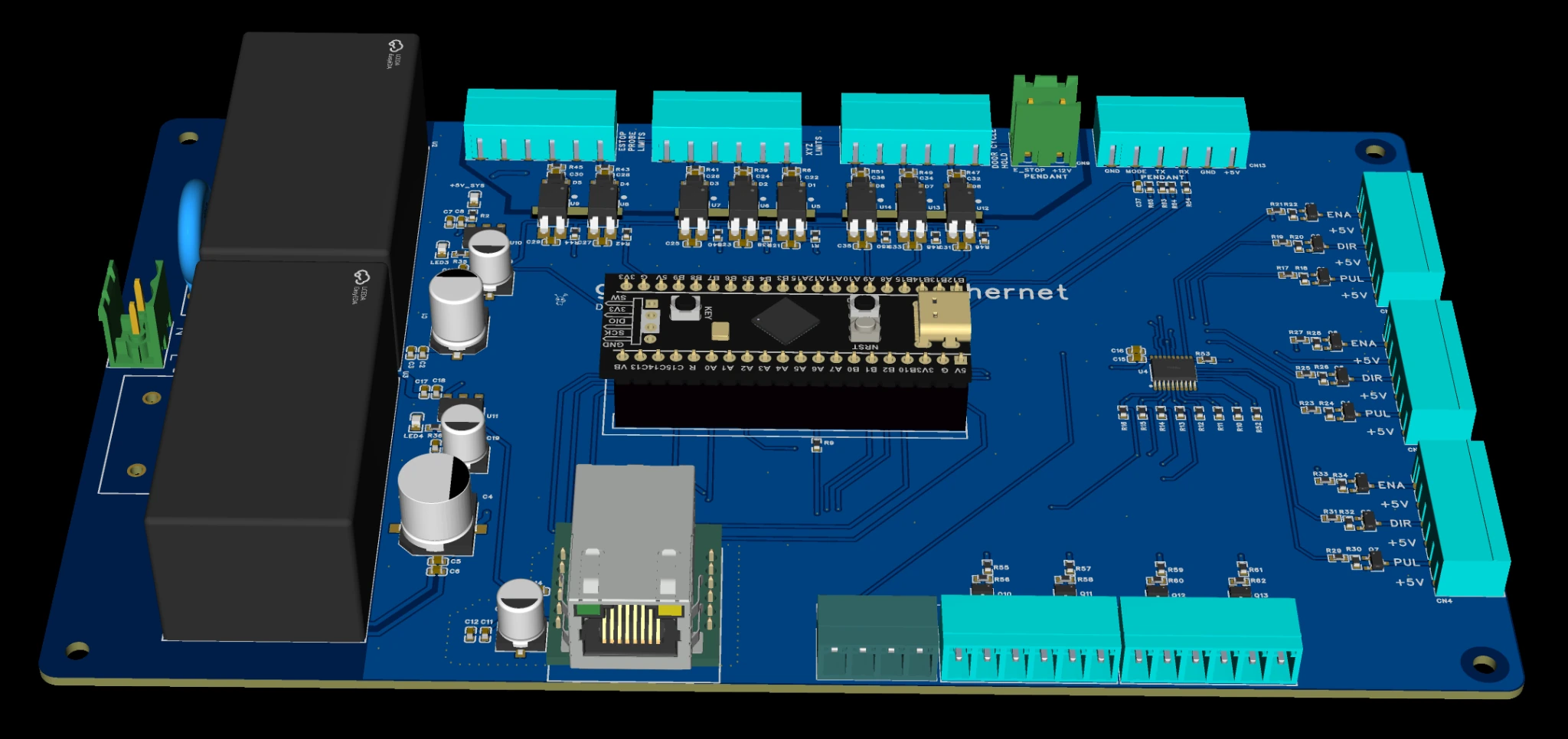

Kontrol panosu iç görünümü KONTROL / ELEKTRONİKElektrik kontrol ünitesi MONTAJ / PROTOTİPgrblHAL kontrol kartı · 3D görünüm EASYEDA / PCBgrblHAL kontrol kartı · üst görünüm EASYEDA / PCB
Üç Eksenli CNCPCB İzolasyon FrezelemeG-codeStepper MotorCNC Hareket KontrolüSTM32F4 (kontrol revizyonu)grblHAL (kontrol revizyonu)W5500 Ethernet (geliştirme)
05 / Sonuç
Prototip devreler artık atölyede üretilebiliyor.
Üç eksenli CNC PCB Engraver tamamlandı ve DROBUST bünyesinde aktif olarak kullanılıyor. Böylece tasarımların ilk örnekleri, harici PCB üreticisine sipariş vermeden de hazırlanabiliyor.
Bu yaklaşım, özellikle tasarımın ilk denemelerinde hızlı düzeltme imkânı sunuyor. Seri üretim ve çok katmanlı profesyonel PCB ihtiyacı ise hâlâ uygun imalat süreçleriyle değerlendirilir.
Aktif kullanılan atölye içi prototipleme sistemi. Maliyet veya süre tasarrufu için doğrulanmamış sayısal iddia kullanılmamıştır.
06 / Fotoğraflar
Gerçek tasarım, montaj ve çalışma görüntüleri.
CNC mekanik montajı, çalışma kabini, elektrik kontrol panosu ve prototip üretim sürecine ait fotoğraflar. Büyütmek için fotoğrafa tıklayın.
07 / İşleme videoları

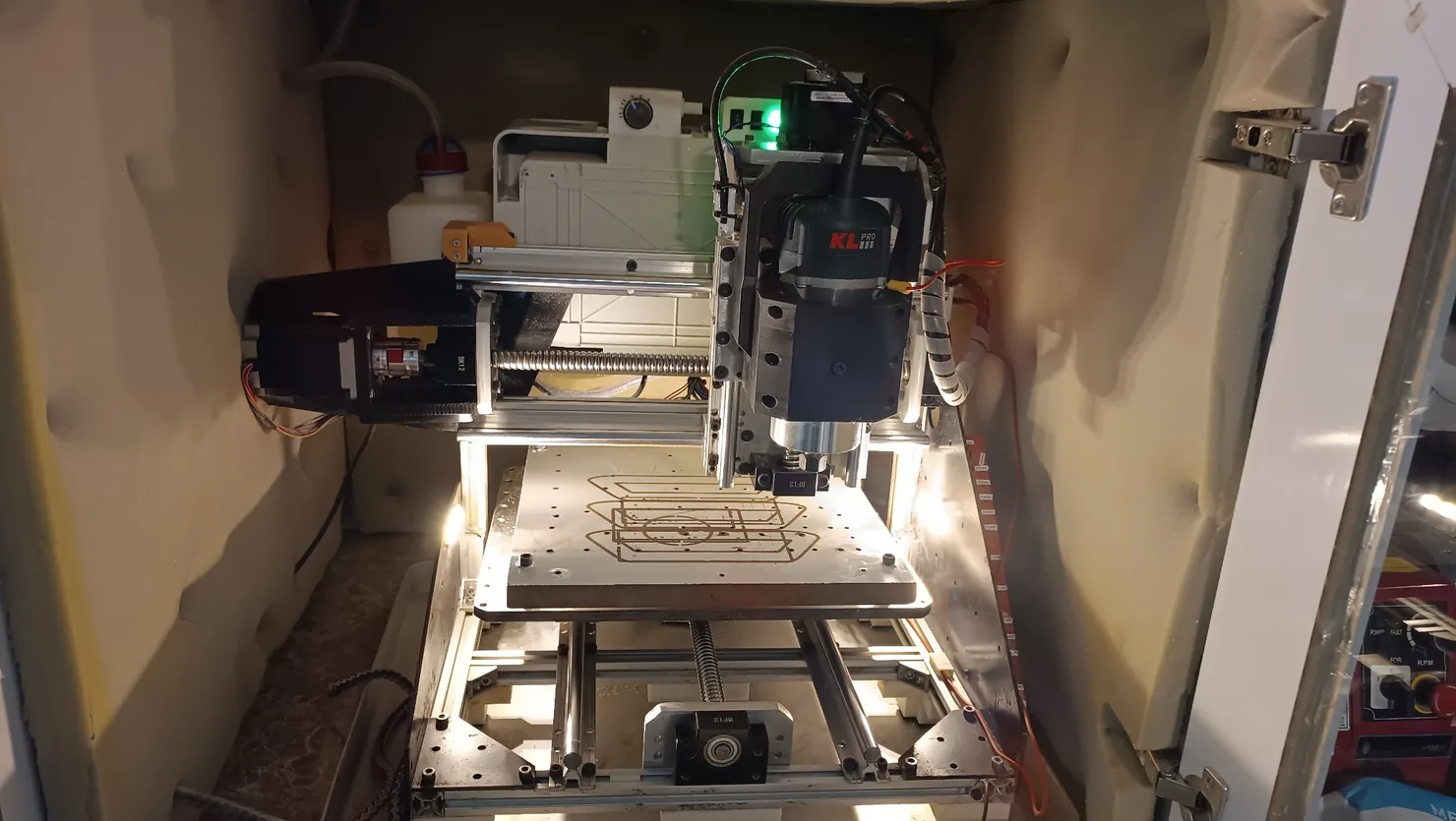

PCB kazıma işlemi çalışırken.
Gönderdiğiniz orijinal kayıtların web için optimize edilmiş kısa sürümleri. Gerçek PCB frezeleme işlemlerini gösterir.
PCB izolasyon kazıma
CNC takım ucuyla bakır yolların çevresindeki yalıtım kanallarının oluşturulması.
Prototip PCB işleme
Atölyede oluşturulan takım yollarıyla PCB malzemesi üzerinde hassas frezeleme.
Bakır yol detayları
İşleme kafasının PCB üzerindeki hareketi ve oluşan prototip devre geometrisi.
Bu çalışma DROBUST tarafından kendi atölyesinde kullanılmak üzere geliştirilmiştir; harici bir müşteri referansı değildir.
